“蛙跳式”自爬升塔機在深圳紅土創新廣場項目成功應用
信息來源： 中建三局深圳分公司 信息提供日期：2019-07-18 瀏覽：3457
“蛙跳式”自爬升塔機
在深圳紅土創新廣場項目成功應用
（通訊員 黃雷）近日，中建三局深圳分公司承建的紅土創新廣場項目成功應用了中建三局創新研發的“自爬升塔機附著支撐系統”單臺ZSL750內爬塔機（額定起重力矩750t·m，最大吊重50噸）僅需爬升5小時即可恢復使用。該系統系國內外首次應用實現塔機爬升功效倍增工期和經濟效益顯著提高。

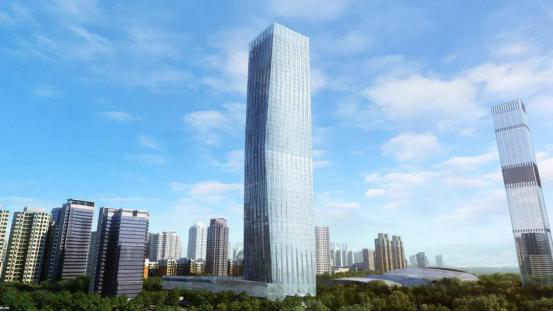

深圳紅土創新廣場項目

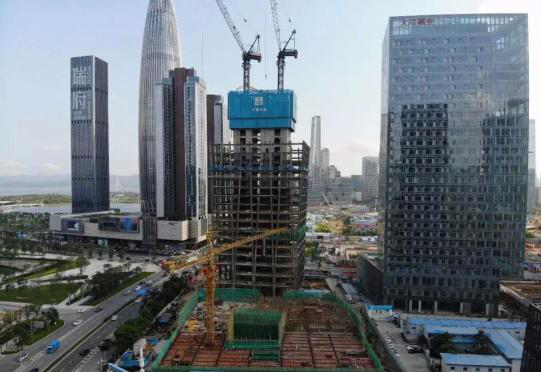

自升塔機運行圖
核心技術介紹
自爬升塔機附著支撐系統是中建三局工程技術研究院為提升傳統內爬塔吊施工效率，基于超高層施工技術累積，自主研發的、廣泛適用于應用內爬塔機結構的施工裝備及施工技術。應用該技術，可以解決傳統內爬塔機爬升過程中需占用其他塔吊輔助倒運支撐梁、割焊支撐梁系統而引起的一系列問題。
系統主要由3道支撐梁、提升裝置、可周轉預埋附著件組合而成，主要技術要點如下：

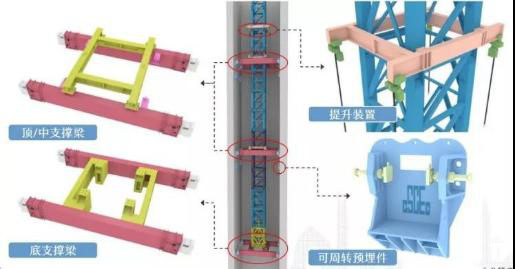

自爬升塔機附著支撐系統組成
1.自提升
 |
提升裝置將頂支撐梁及中支撐梁垂直提升，并就位于上一層預埋件上，底支撐梁隨塔機一起頂升。該工藝突破塔機支撐梁提升須其余塔機協助的限制，顯著提高塔機頂升功效。

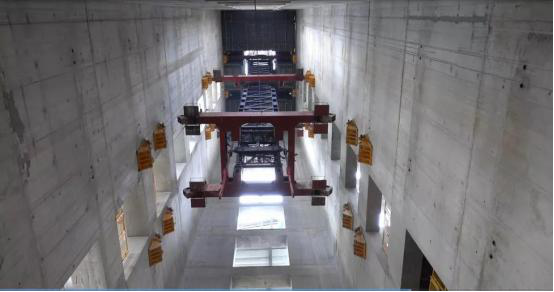

塔機自爬升原理示意
2.跨障式支撐梁
為提升過程中支撐梁能順利越過墻體內側的可周轉預埋件，其端部可根據項目特點設計成翻轉式和伸縮式不同型式。支撐梁與可周轉預埋件的連接采用機械頂緊連接，無需高空焊接作業，安拆可靠快捷。3道支撐梁各司其職，便于針對性優化設計，提高塔機安全性。
 |

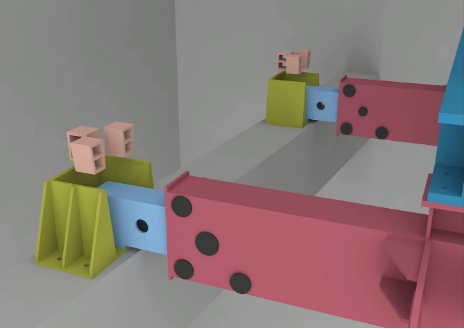

伸縮式支撐梁設計效果圖
3.同步提升裝置
提升裝置由提升框與電動葫蘆組成。提升框與塔機標準節連接可靠且易于安拆，電動葫蘆的聯動系統實現支撐梁同步、高精度、無線提升控制。

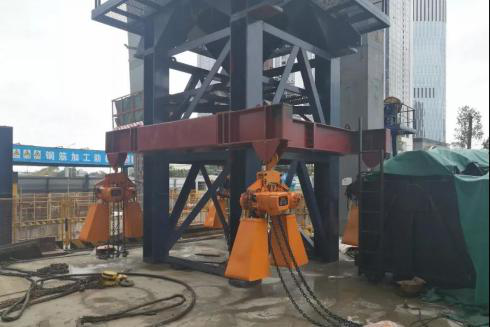

同步提升裝置
應用效果
自爬升塔機附著支撐系統在深圳紅土創新廣場項目已完成7次頂升。項目2臺塔機可獨立同步爬升，每次爬升占用時間由傳統式的2天縮短至最快5小時，各自頂升到位后即可恢復作業，大大節省塔機頂升作業時間，避免塔機間相互占用。可翻轉式支撐梁與可周轉預埋件的配合使用，免除高空焊接，同時優化工人作業面。
該成果解決長期以來超高層建筑施工中內爬塔機需要反復倒運支撐架存在的費用高、占用工期等問題，為實現內爬塔機與支撐架的一體化探索一條道路，同時為塔機自動化智能化發展提供載體和思路。
